SD ATC高壓水射流除鱗係統除鱗壓力控製原理介紹
時間：2013-07-10 10:00:33作者：LeeZhou來源：德高潔清潔設備

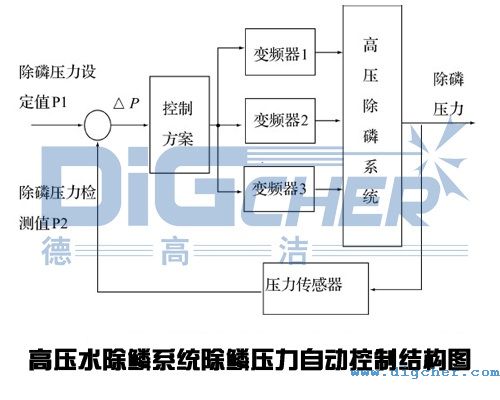

SD ATC高壓水射流除鱗係統的工作原理是在紅鋼坯軋製之前，由高壓泵站產生的高壓水經噴嘴形成高速射流打擊到鋼坯表麵，在射流的衝蝕剝削以及熱爆效應下，鋼坯表麵的爐生氧化鐵皮就會被清除。目前，高壓水射流除鱗技術是清除氧化鐵皮最直接最有效的辦法，為此，北京德高潔清潔設備有限公司組織技術力量曆經數月，終於研發成功一套高效全自動SD ATC高壓水射流除鱗係統並投入應用，高壓水射流除鱗係統最大的難點就是除鱗高壓水壓力的控製。SD ATC高壓水射流除鱗係統控製采用西門子PLC S7-300，以下是除鱗壓力自動控製原理圖：
在除鱗期間，除鱗壓力的控製方案如下：
△P＝P2－P1 公式(1)
公式(1)中：P1為係統設定除鱗壓力值；P2為係統檢測除鱗壓力值；△P為壓力差，|△P|≤e，e為壓力差△P最大允許波動值。
當|△P|≤e時，控製變頻器保持當前檔的頻率運行，即係統保持當前的壓力值運行。
當|△P|＞e時，並且P2＜P1，控製變頻器按照高一檔的頻率運行，即提高係統的除鱗壓力值，使係統除鱗壓力達到設定範圍內。
當|△P|＜e時，並且P2＞P1，控製變頻器按照低一檔的頻率運行，即降低係統的除鱗壓力值，使係統除鱗壓力達到設定範圍內。
結果證明，該係統技術方案成熟先進，設備運行穩定，並取得了良好的效果。
在除鱗期間，除鱗壓力的控製方案如下：
△P＝P2－P1 公式(1)
公式(1)中：P1為係統設定除鱗壓力值；P2為係統檢測除鱗壓力值；△P為壓力差，|△P|≤e，e為壓力差△P最大允許波動值。
當|△P|≤e時，控製變頻器保持當前檔的頻率運行，即係統保持當前的壓力值運行。
當|△P|＞e時，並且P2＜P1，控製變頻器按照高一檔的頻率運行，即提高係統的除鱗壓力值，使係統除鱗壓力達到設定範圍內。
當|△P|＜e時，並且P2＞P1，控製變頻器按照低一檔的頻率運行，即降低係統的除鱗壓力值，使係統除鱗壓力達到設定範圍內。
結果證明，該係統技術方案成熟先進，設備運行穩定，並取得了良好的效果。
