高壓水射流去溢料機PLC自動化控製係統軟硬件設計介紹

高壓水射流去溢料機的出現為業界提供了一種全新的工藝選擇，高壓水射流去溢料機利用高壓水+噴砂雙重作用去除聚酯類毛刺溢料，具有去溢料麵光潔，效率高、效果好等特點。另外，高壓水射流去溢料機易實現自動化，為產品推廣提供了廣闊的空間。之前草莓色版APP下载介紹了《集成電路模壓封裝去溢料新工藝—高壓水射流去溢料機》，以下主要介紹高壓水射流去溢料機PLC自動化控製係統軟硬件設計。

高壓水射流去溢料機PLC自動化控製係統軟硬件設計：

一、硬件設計

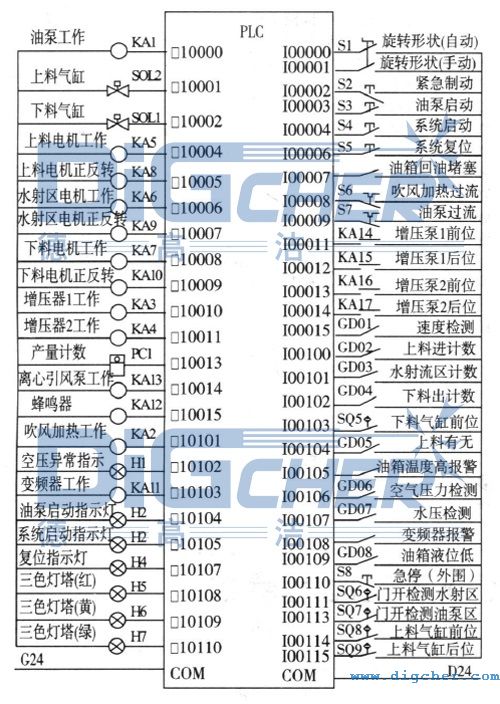

根據高壓水射流去溢料機的操作和控製要求，控製係統選用了SIEMENS係列，該係列模塊具有可擴展性強和功能強等特點。觸摸屏具有較強的操作對話功能，各種控製指令通過觸摸屏發送給PLC從而實現對係統的相應控製和調試。PLC外部硬件接線圖如下圖所示：

二、軟件設計

根據高壓水射流去溢料機的要求和實際生產過程的各動作先後順序和相互關係，畫出直線高壓水射流去溢料機生產設備部分功能流程圖。並結合生產線控製要求編寫相應的梯形圖。程序調試成功後下載到可編程序控製器。其他相應參數和控製指令通過觸摸屏發送給PLC。

在研製過程中，草莓色版APP下载充分考慮了高壓水射流去溢料自動生產線的結構和運行環境。該係統具有可靠性高、抗幹擾能力強、易於操作等特點，並且各項指標均（jun1）能達到高壓水射流去溢料生產的實際需要。
